Termostatické ventily s přednastavením
23.01.2017Přednastavitelné termostatické ventily mají rozsah nastavení průtoku a možnost nejcitlivějšího nastavení v rámci celé topné soustavy. Nastavení přednastavení termostatických ventilů je snadné, nepotřebujete žádné speciální nástroje, přičemž nastavení je přesné na základě předem vypočtené hodnoty Kv (součinitele průtoku). Každý výrobce udává vlasní hodnoty, ale + - platí obecně stejně.
Správnou regulací průtoku zajistíte rovnoměrný teplotní spád
Rovnoměrný teplotní spád přispívá k tichému a účinnému provozu systému, rovnoměrnému rozložení teplot v radiátorech, čímž zajišťuje vyšší komfort a úsporu energie.
Jak nastavit termostatický radiátorový ventil s přednastavením

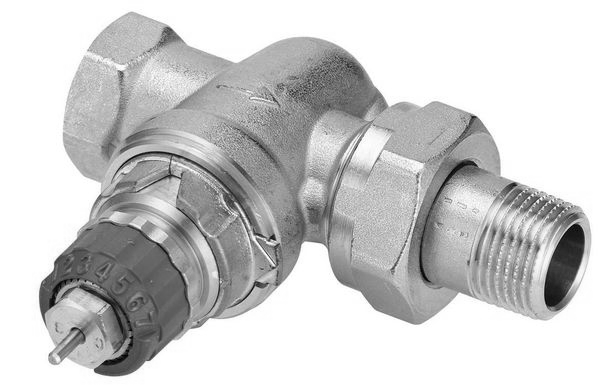

Sejměte ochranný kryt nebo termostatickou hlavici z termostatického ventilu. Nadzvihněte seřizovací kroužek a umístěte jej do polohy odpovídající požadované hodnotě. Uvolněte regulační kroužek a nechte jej zapoadnout do ozubené korunky.
Přednastavení termostatických ventilů pro systémy s kotelnou
| Podlahová plocha / těleso | 3/8" | 1/2" | 3/4" | 1" | Výkon při 100 W/m2 |
| 0-5 m2 | 2 | 2 | 1,5 | 1,5 | 0-500 W |
| 5-10 m2 | 3,5 | 3,5 | 2,5 | 2,5 | 500-1000 W |
| 10-15 m2 | 5 | 4,5 | 4 | 4 | 1000-1500 W |
| 15-20 m2 | 6 | 5 | 5 | 5 | 1500-2000 W |
| 20-25 m2 | 7 | 6 | 5,5 | 5,5 | 2000-2500 W |
| 25-30 m2 | N | 7 | 6,5 | 6,5 | 2500-3000 W |
| 30-35 m2 | 7- | N | 7 | 7 | 3000-3500 W |
Výpočtové podklady: Δp ca. 0,1 bar - Δt=20 K
Přednastavení termostatických ventilů pro systémy dálkového vytápění
| Podlahová plocha / těleso | 3/8" | 1/2" | 3/4" | 1" | Výkon při 100 W/m2 |
| 0-5 m2 | 1,5 | 1,5 | 1,5 | 1,5 | 0-500 W |
| 5-10 m2 | 3 | 3 | 2 | 2 | 500-1000 W |
| 10-15 m2 | 4 | 4 | 3,5 | 3,5 | 1000-1500 W |
| 15-20 m2 | 5 | 4,5 | 4,5 | 4,5 | 1500-2000 W |
| 20-25 m2 | 5,5 | 5 | 4,5 | 4,5 | 2000-2500 W |
| 25-30 m2 | 6,5 | 6 | 5,5 | 5,5 | 2500-3000 W |
| 30-35 m2 | 7 | 6,5 | 6 | 6 | 3000-3500 W |
Výpočtové podklady: Δp ca. 0,1 bar - Δt=20 K
Údaje v tabulkách berte jako orientační! Poskytnuto společností Danfoss pro ventily RA-N.
Orientační hodnoty pro polohu seřizovacího kroužku na termostatickém ventilu s přednastavením
| Poloha seřizovacího kroužku | 1 | 2 | 3 | 4 | 5 | 6 | 7 | N |
| Maximální výkon radiátoru | 200 W | 450 W | 600 W | 1000 W | 1400 W | 1900 W | 2100 W | 3000 W |
Výpočet proveden pro termostatický ventil s přednastavením RA-N DN15 s tlakovou ztrátou 10 kPa a poklesem teploty v radiátoru o 15°C.
